Rádio Philips modelo BX200U/19

Marca Philips
Modelo BX200U/19
Ano 1951
País Holanda

Número de série E 66145 E

Válvulas 5
Caixa em Baquelite

Altura 17,5 cm

Largura 24 cm

Profundidade 14,5 cm

Peso 2,6 Kg

Bandas OM/MW, OC/SW, OL/LW

Fonte de alimentação AC/DC 110-127; 220 Volt

Painel frontal em baquelite em frente ao alto-falante

Mostrador e escala de ondas e frequências

Comando esquerdo: On/Off, Volume ;
Comando direito: Sintonização, Selecção de Ondas OM/MW, OC/SW, OL/LW

Traseira

Interior

Interior por baixo

Modelo e número de série

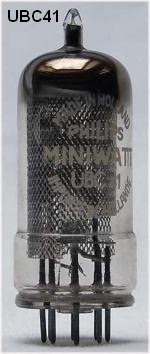

1 x UBC41

1 x UY41

1 x UCH42

1 x UF41

1 x UL41

Service manual

Esquema

Esquema

Esquema

HISTÓRIA DA RÁDIO: ALGUNS PIONEIROS NO MUNDO DA RÁDIO

A. Brondell

Nascido em Chaumont ( França ), no ano de 1863, graduou-se na Universidade de Paris especializando-se no estudo das ondas eléctricas. Em 1893, inventou o “Oscilógrafo” , um instrumento que permite observar as curvas oscilantes de corrente ou tensão alternada de um sinal. Em 1902, patenteou um método para produzir oscilações eléctricas para telefonia sem fios.

Frank Conrad 1874-1941

Radio-amador, estação 8XK depois autorizado como KDKA, localizada na sua garagem em Wilkinsburg, na Pennsylvania, foi um dos precursores que deu crescimento a ”Broadcasting“. Cedo, a sua experiência com rádio proporcionou a oportunidade de construir receptores sensíveis para ter notícias dos sinais do tempo, provenientes do Observatório Navail de Arlington, VA. Conrad deixou a escola no 7º grau para trabalhar. Foi transferido para o departamento de testes na Westinghouse logo após entrar nesta empresa em 1890. Tornou-se engenheiro geral em 1904 e engenheiro chefe assistente em 1921. Supervisionou o desenvolvimento de equipamentos transmissores entre outros serviços . Recebeu o título honoris causa de Doutor em Ciência, da Universidade de Pittsburgh em 1928.

William Dubilier 1888-1969

Nascido em Nova York em 25 de julho de 1888, foi um inventor americano no campo da rádio e electrónica. Ele demonstrou a comunicação de rádio na Exposição de Alaska-Yukon-Pacific de Seattle em 21 de Junho de 1909; dez anos antes da primeira estação comercial operacional. Graduado pela Cooper Union, ele foi o primeiro a usar folhas de mica que ocorrem naturalmente como o dieléctrico em um condensador. Os condensadores de Mica foram amplamente utilizados nos primeiros osciladores de rádio e circuitos de sintonização porque o coeficiente de expansão de temperatura da mica era baixo, resultando em condensadores muito estáveis - os condensadores de mica ainda são usados onde é necessária uma excepcional estabilidade de temperatura.
Ele fundou a Dubilier Condenser and Radio Corp. em Nova York em 1920, foi Presidente e Director técnico e membro de várias sociedades. Foi autor de umas 300 patentes sobre dispositivos eléctricos.

Michael Faraday 1791-1867

Físico e químico Inglês nascido em Londres, Faraday é considerado por muitos como um dos maiores cientistas experimentais de todos os tempos, sendo considerado também  brilhante em teorias. As teorias dele no campo do magnetismo foram adoptadas posteriormente por Maxwell, sendo uma parte, aplicada na teoria da relatividade de Einstein. Possuindo educação básica ( sabia ler e escrever ) e alguns conhecimentos em matemática, ele começou a vida como aprendiz de livreiro e encadernador. Aproveitou todos os momentos de folga para ler, ao ponto de redigir um artigo sobre electricidade numa enciclopédia. Isto mexeu com seu interesse no assunto, tornando-se um criador da ciência da electroquímica. Um homem profundamente religioso, muito do trabalho dele parece ter sido influenciado pela convicção na harmonia divina do universo. As Leis de Faraday incluem a Lei da Indução, Lei da Electrólise, a Segunda Lei da Electrólise. O Farad – uma unidade de capacidade, foi dado em sua homenagem.



Fonte: "SUA EXCELÊNCIA, O RADIO" por António Paiva Rodrigues



Histórico:
- Criado em 2014-02-14
- Actualização 2017-10-04 - Imagens, especificações, outra informação e reformulação geral.
- Actualização 2018-02-25 - Novo formato.
